Преобразователь измерительный цифровой ПЦ6806-03 выпуска до 2012 года
|
ТУ 4221-004-25744948-2002 ПЦ6806-03 удовлетворяют требованиям ГОСТ Р 52323, ГОСТ Р 52425, ГОСТ Р 52320, ГОСТ Р 51350, ГОСТ Р 51522;Сертифицированы и зарегистрированы в Госреестре средств измерений № 23833-08. |
|
||||
|
Преобразователи ПЦ6806-03 выполняют следующие функции:
- измерение тока, напряжения, частоты сети, активной и реактивной мощности по каждой фазе;
- измерение активной и реактивной энергии, как в прямом, так и в обратном направлениях (потребленной и возвращенной соответственно);
- функции телеуправления и телесигнализации;
- включение выходов телеуправления в случае выхода измеряемых параметров за установленные пределы, при появлении сигнала на входах телесигнализации или по команде с верхнего уровня;
- индикация измеренных и вычисленных параметров на встроенном цифровом индикаторе;
- передача результатов измерений по линии связи в стандарте интерфейса RS-485;
- подсчет количества импульсов, поступивших на входы телесигнализации ТС5 и ТС6.

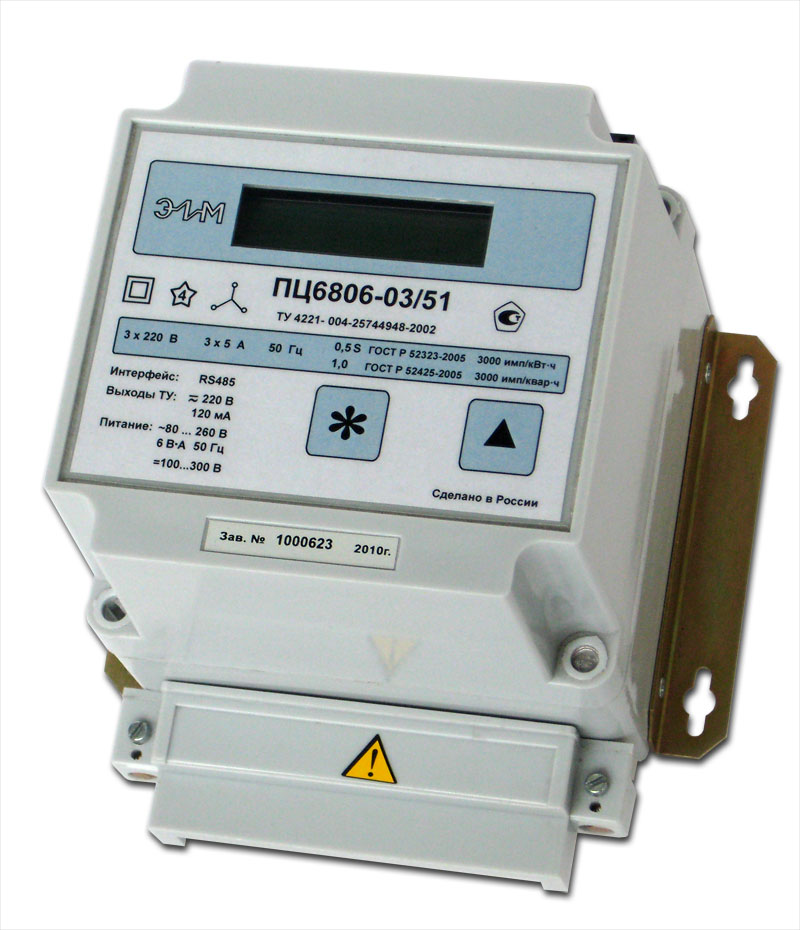

Конструктивно ПЦ выполнен в прямоугольном пластмассовом корпусе с передним подключением монтажных проводов, предназначенном для навесного крепления к щитам и панелям.

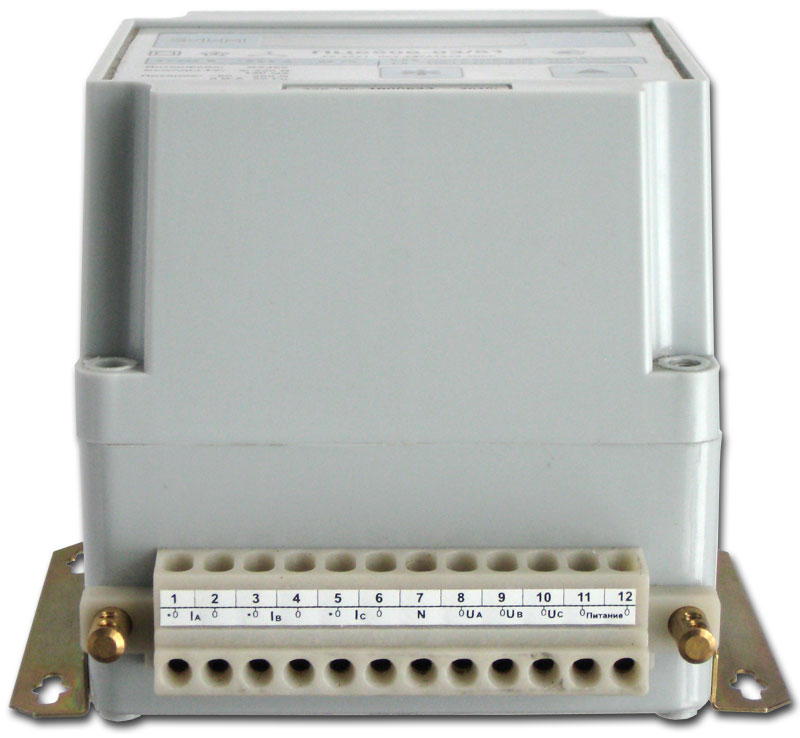

С нижней стороны корпуса находится контактная колодка для подключения цепей тока, напряжения

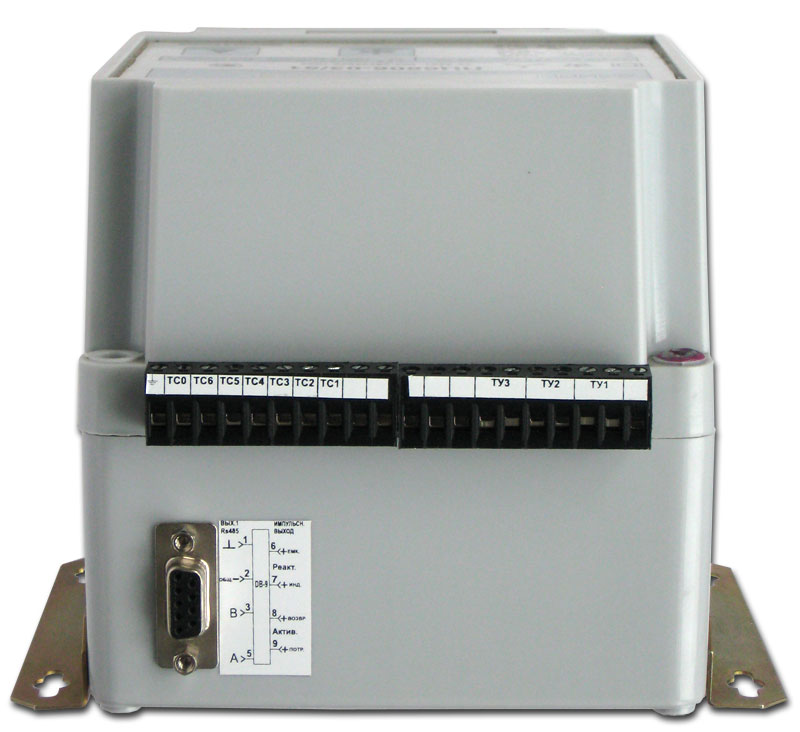

и питания. На верхней части корпуса находятся разъемы для подключения цепей телеуправления (ТУ),
телесигнализации (ТС), разъем интерфейса RS-485 и импульсных выходов.
Цепи тока, напряжения, телеуправления, телесигнализации, цепь интерфейса RS-485 и
цепь питания ПЦ гальванически развязаны между собой и корпусом.

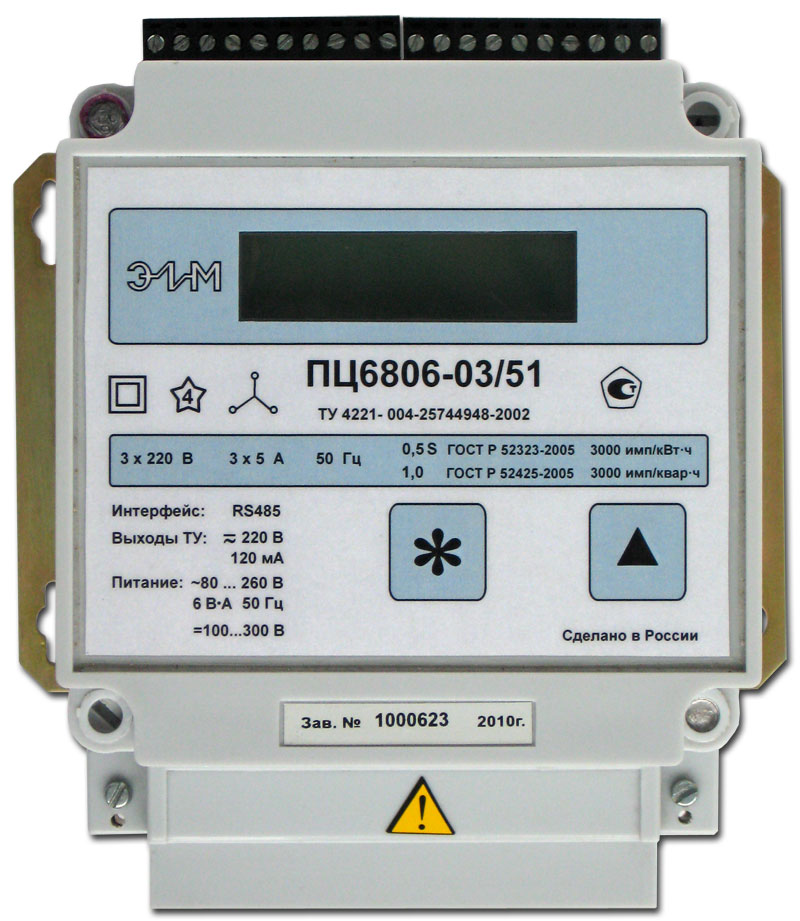

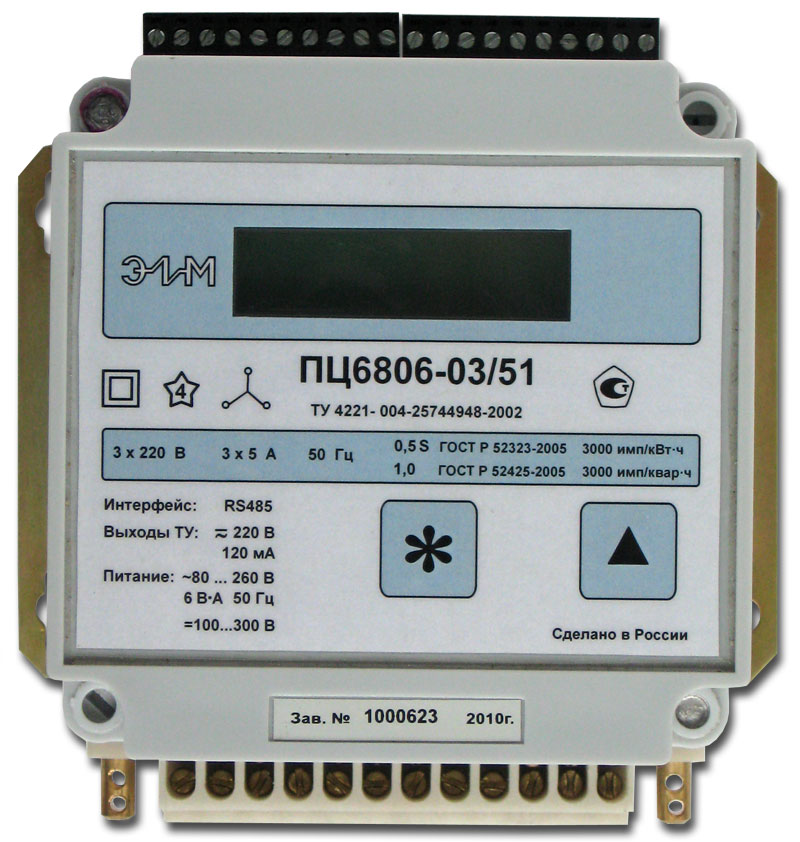

Результаты измерений и другие требуемые данные выводятся на цифровой индикатор,
рассчитанный на работу в широком диапазоне температур, и
передаются по линии связи в стандарте интерфейса RS-485.
Технические характеристики
| Схемы подключения: | звезда, треугольник | |
| Вид питания: |
от цепи питания ~80..260 В; =100..300 В либо от измерительной цепи |
|
|
Класс точности при измерении активной энергии при измерении реактивной энергии |
0,5S 1,0 |
|
|
Параметры интерфейсов RS-485: - количество - скорость обмена |
1 1200, 2400, 4800, 9600, 19200 бит/с |
|
|
Параметры дискретных входов телесигнализации (ТС): - количество каналов - тип сигнала |
6 "сухой контакт" (внутренний источник напряжения =24 В, 7,5 мА на каждый вход) |
|
|
Параметры дискретных выходов телеуправления (ТУ): - количество каналов - ток - напряжение |
3 0...120 мА ~ 0...260 В; = 0...300 В |
|
| Рабочий диапазон температур | от - 30 до +50 °С | |
| Средняя наработка до отказа не менее | 100000 ч | |
| Средний срок службы не менее | 30 лет | |
| Гарантийный срок эксплуатации | 18 мес | |
| Габаритные размеры не более | 130 х 166 х 178 мм | |
| Масса не более | 1,4 кг |
Для питания электpонной части системы используется специально разработанный импульсный источник питания, котоpый имеет шиpокий диапазон pабочего напpяжения и рабочих температур. Он обеспечивает надежный запуск ПЦ, безотказную его работу и высокую помехоустойчивость, а также позволяет использовать пpеобpазователь одного типа в цепях pазного напpяжения.
ПЦ6806-03 выпускаются в следующих исполнениях:
| Обозначение | Номинальные значения входных сигналов |
Мощность |
Количество импульсов на кВт·ч, квар·ч | Схема подключения | ||
|
Ток, А |
Напряжение, В |
Актив- ная, Вт |
Реактив- ная, вар |
|||
| ПЦ6806-03/1Х |
3x1 |
3x57,7 | 3x57,7 | 3x57,7 | 40000 | Четырёхпроводная линия (звезда) |
| ПЦ6806-03/2Х | 2x1 | 2x100 | 2x100 | 2x100 | 40000 | Трёхпроводная линия |
| ПЦ6806-03/3Х | 3x5 | 3x57,7 | 3x288,5 | 3x288,5 | 8000 | Четырёхпроводная линия (звезда) |
| ПЦ6806-03/4Х | 2x5 | 2x100 | 2x500 | 2x500 | 8000 | Трёхпроводная линия |
| ПЦ6806-03/5Х | 3x5 | 3x220 | 3x1100 | 3x1100 | 3000 | Четырёхпроводная линия (звезда) |
|
Примечания: 1) Максимальный ток равен 1,2 номинального 2) Частота входного сигнала составляет (50±1) Гц, коэффициент мощности cosφ (sinφ) – от минус 1 до плюс 1. 3) Диапазон измерения частоты 47,5 - 52,5 Гц; 4) Х – вид питания указывается при заказе: 1 – ~80…260 B, =100… 300 В 2 – от измерительной цепи.
Структура условного обозначения
|
||||||
