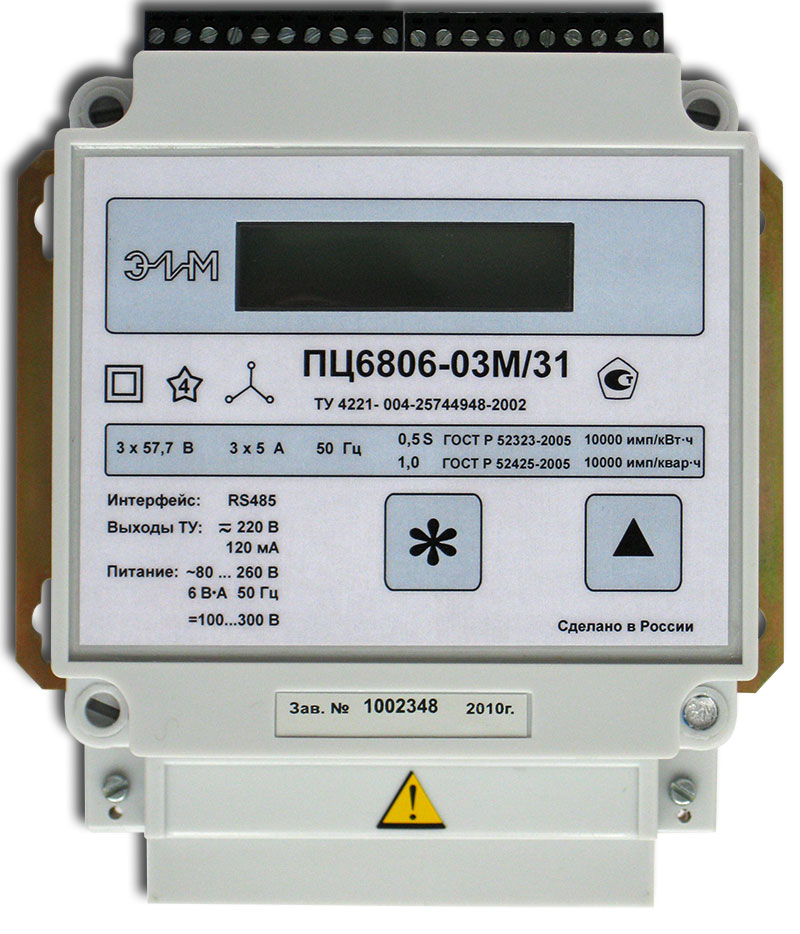

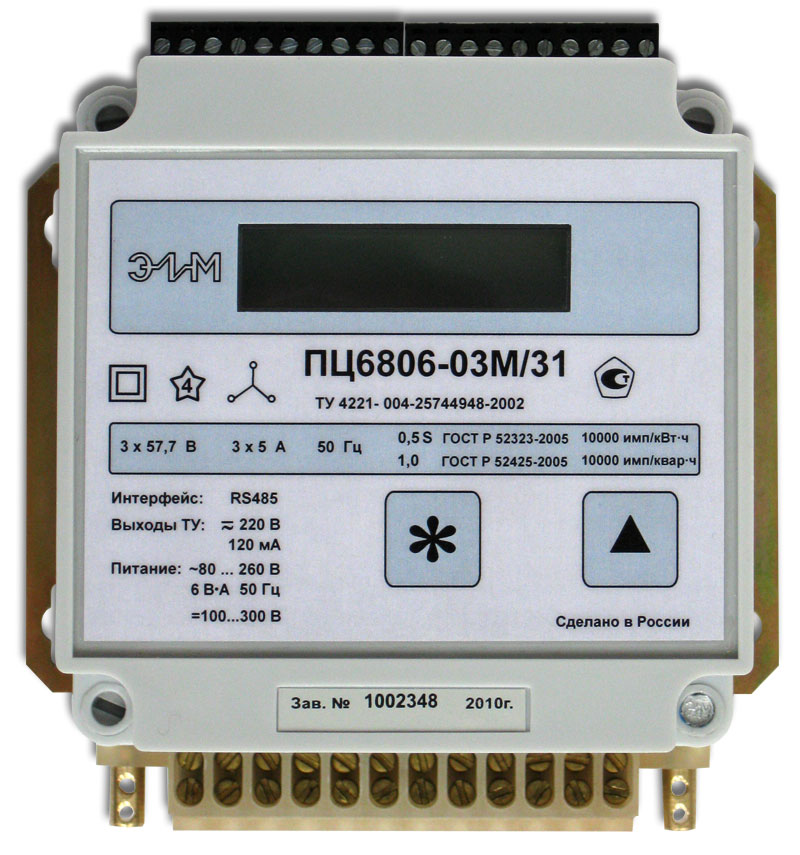

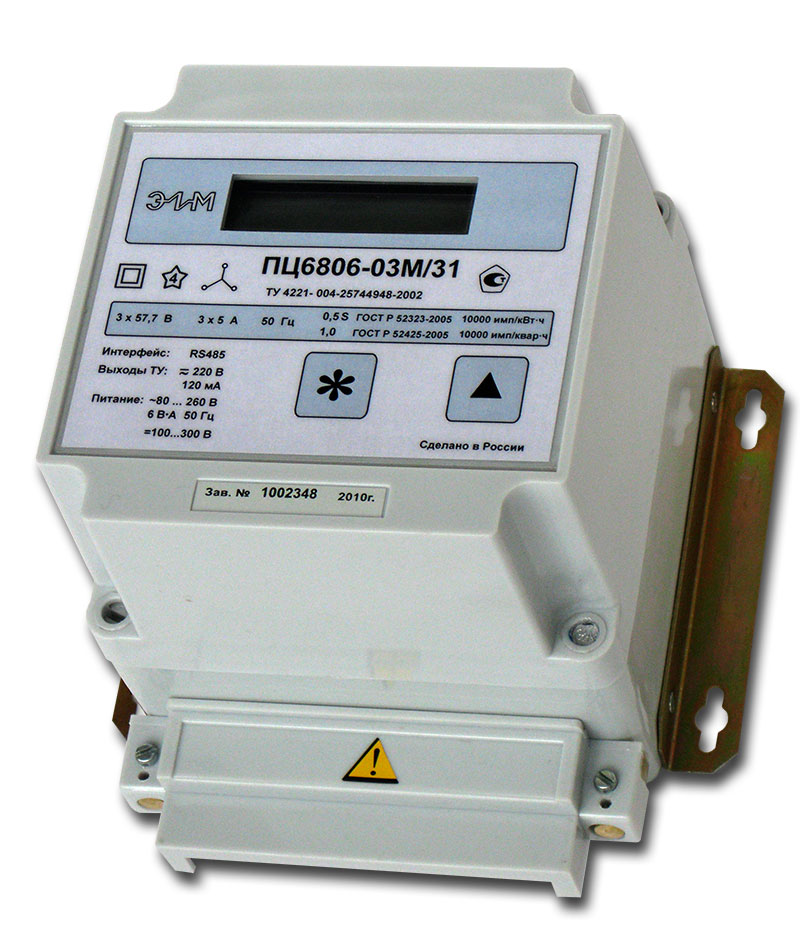

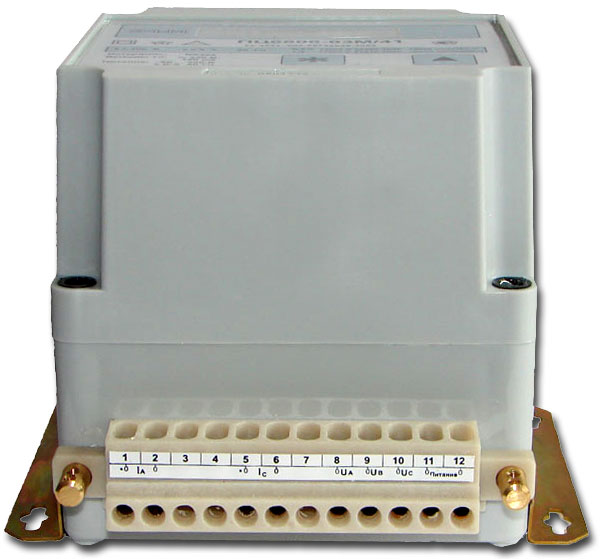

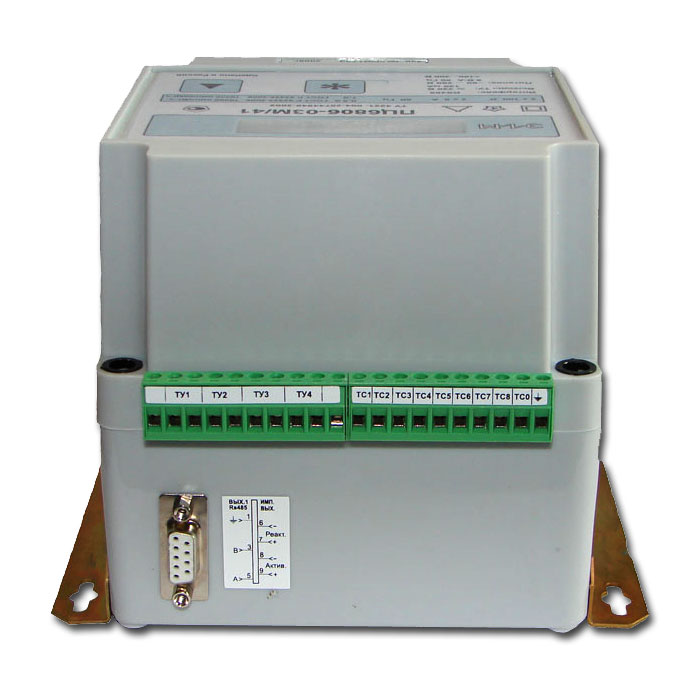

Преобразователь измерительный цифровой ПЦ6806-03М выпуска до 2012 года
|

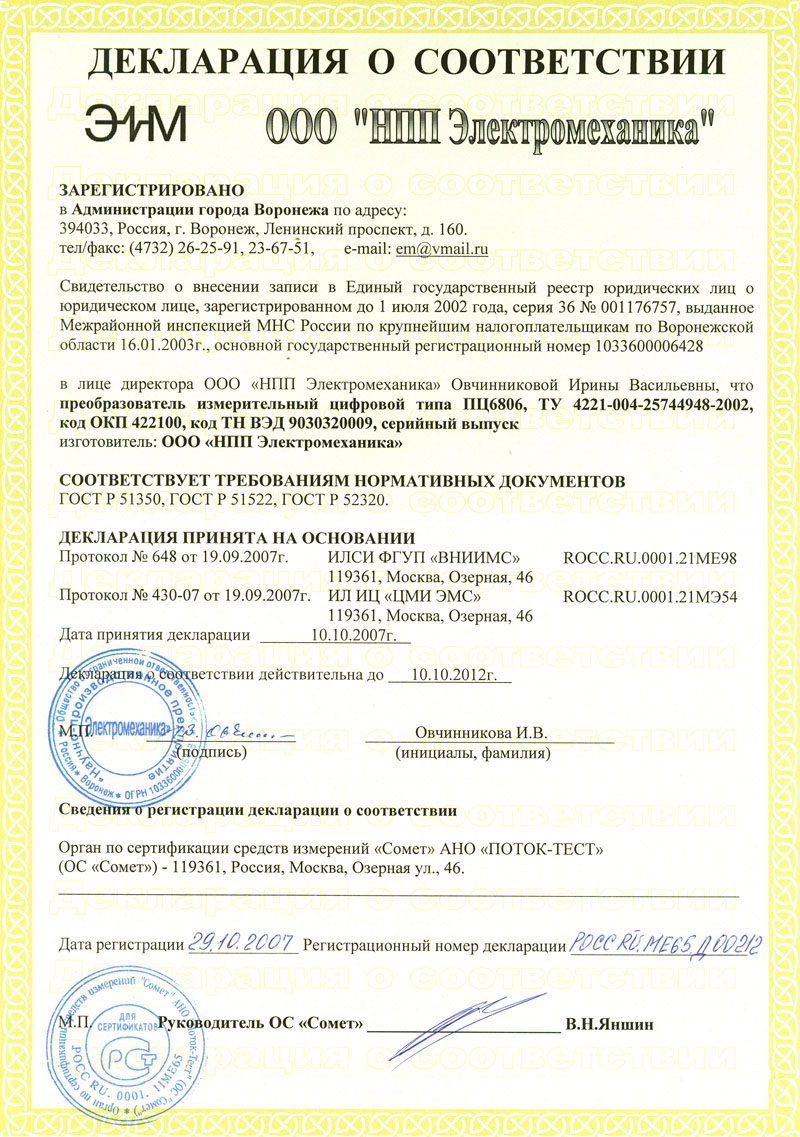

ТУ 4221-004-25744948-2002 ПЦ6806-03М удовлетворяют требованиям ГОСТ Р 52323, ГОСТ Р 52425, ГОСТ Р 52320, ГОСТ Р 51350, ГОСТ Р 51522;Сертифицированы и зарегистрированы в Госреестре средств измерений № 23833-08. |
|
||||
|
Применение высокоточных АЦП и нового цифрового сигнального процессора позволило достичь высокой стабильности в широком диапазоне рабочих температур, скорость обмена по интерфейсу RS-485 увеличить до 115200 бит/с, а время измерения параметров уменьшить до 20 мс.
Увеличено количество дискретных входов телесигнализации (ТС) и количество дискретных выходов телеуправления (ТУ).
Преобразователи ПЦ6806-03М выполняют следующие функции:
- измерение тока, напряжения, частоты сети, активной и реактивной мощности по каждой фазе;
- измерение активной и реактивной энергии, как в прямом, так и в обратном направлениях (потребленной и возвращенной соответственно);
- функции телеуправления и телесигнализации;
- включение выходов телеуправления в случае выхода измеряемых параметров за установленные пределы, при появлении сигнала на входах телесигнализации или по команде с верхнего уровня;
- индикация измеренных и вычисленных параметров на встроенном цифровом индикаторе;
- передача результатов измерений по линии связи в стандарте интерфейса RS-485;
- подсчет количества импульсов, поступивших на входы телесигнализации ТС1 и ТС2.
- измерение линейных (межфазных) напряжений, напряжения нулевой последовательности, тока нулевой последовательности;
- архивирование событий с отметками реального времени (ведется журнал вкл/выкл и журнал событий);
В журнал событий заносятся записи, соответствующие изменению состояния выхода ТУ, изменению состояния входа ТС, срабатыванию уставки.
- отсчет и индикация текущего времени;
- автоматический переход на летнее и зимнее время;
- анализ системы уставок.
В ПЦ6806-03М введена универсальная система уставок, которые можно конфигурировать различным образом.
Особенности системы уставок:
- 16 уставок, которые могут быть различного типа (по току, по напряжению, по акт., реакт. мощности, по частоте, на превышение, на снижение, по цифровому входу ТС);
- возможность создания логической комбинации уставок;
- результатом срабатывания уставки (или всей логической комбинации) является запись в журнал событий и/или включение/выключение выхода телеуправления.
Технические характеристики
| Схемы подключения: | звезда, треугольник |
| Вид питания: |
от цепи питания ~80..260 B; =100..300 В либо от измерительной цепи |
|
Класс точности при измерении активной энергии при измерении реактивной энергии |
0,2S или 0,5S 0,5 или 1,0 |
| Время измерения параметров | 20 мс |
| Скорость обмена по интерфейсу RS-485 | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с |
|
Параметры дискретных входов телесигнализации (ТС): - количество каналов - тип сигнала |
8 "сухой контакт" (внутренний источник напряжения =24 В, 7,5 мА на каждый вход) |
|
Параметры дискретных выходов телеуправления (ТУ): - количество каналов - ток - напряжение |
4 0...120 мА ~ 0...260 В; = 0...300 В |
| Рабочий диапазон температур | от - 30 до +50 °С |
| Средняя наработка до отказа не менее | 100000 ч |
| Средний срок службы не менее | 30 лет |
| Гарантийный срок эксплуатации | 18 мес |
| Габаритные размеры не более | 130 х 166 х 178 мм |
| Масса не более | 1,4 кг |
Для питания электpонной части системы используется специально разработанный импульсный источник питания, котоpый имеет шиpокий диапазон pабочего напpяжения и рабочих температур. Он обеспечивает надежный запуск ПЦ, безотказную его работу и высокую помехоустойчивость, а также позволяет использовать пpеобpазователь одного типа в цепях pазного напpяжения.
ПЦ6806-03М выпускаются в следующих исполнениях:
| Обозначение | Номинальные значения входных сигналов |
Мощность |
Количество импульсов на кВт·ч, квар·ч | Схема подключения | ||
|
Ток, А |
Напряжение, В |
Актив- ная, Вт |
Реактив- ная, вар |
|||
| ПЦ6806-03М/1Х |
3x1 |
3x57,7 | 3x57,7 | 3x57,7 | 40000 | Четырёхпроводная линия (звезда) |
| ПЦ6806-03М/2Х | 2x1 | 2x100 | 2x100 | 2x100 | 40000 | Трёхпроводная линия |
| ПЦ6806-03М/3Х | 3x5 | 3x57,7 | 3x288,5 | 3x288,5 | 10000 | Четырёхпроводная линия (звезда) |
| ПЦ6806-03М/4Х | 2x5 | 2x100 | 2x500 | 2x500 | 10000 | Трёхпроводная линия |
| ПЦ6806-03М/5Х | 3x5 | 3x220 | 3x1100 | 3x1100 | 10000 | Четырёхпроводная линия (звезда) |
|
Примечания: 1) Максимальный ток равен 1,2 номинального 2) Частота входного сигнала составляет (50±1) Гц, коэффициент мощности cosφ (sinφ) – от минус 1 до плюс 1. 3) Диапазон измерения частоты 47,5 - 52,5 Гц; 4) Х – вид питания указывается при заказе: 1 – ~80…260 B, =100… 300 В 2 – от измерительной цепи.
