Преобразователь измерительный цифровой многофункциональный ПЦ6806-03

Руководство по эксплуатации ПЦ6806-03
Описание типа ПЦ6806-03
Методика поверки ПЦ6806-03
Описание протокола обмена данными стандарта
ГОСТ Р МЭК-870-5-1-95 формата FT3 ПЦ6806-03
Описание протокола обмена данными Modbus RTU ПЦ6806-03
Сертификаты

ТУ 4228-016-25744948-2011

ПЦ6806-03 соответствуют ГОСТ 31818.11, ГОСТ 31819.22, ГОСТ 31819.23, ГОСТ 22261, ГОСТ 26.205 (группа 1 по быстродействию и категория 1 по достоверности).

ПЦ6806-03
ПЦ6806-03 ПЦ6806-03 ПЦ6806-03

  Преобразователи ПЦ6806-03 выполняют следующие функции:
    - измерение силы переменного тока, фазного напряжения по каждой фазе сети и линейных напряжений; активной и реактивной мощности по каждой фазе сети;
    - вычисление напряжения переменного тока нулевой последовательности, силы переменного тока нулевой последовательности;
    - накопление (подсчет) активной и реактивной энергии как в прямом, так и в обратном направлениях;
    - измерение частоты сети;
    - функции телеуправления и телесигнализации;
    - включение выходов телеуправления в случае выхода измеряемых параметров за установленные пределы, при появлении сигнала на входах телесигнализации или по команде с верхнего уровня;
    - индикация измеренных и вычисленных параметров на встроенном цифровом индикаторе;
    - передача результатов измерений по гальванически изолированным интерфейсам связи RS-485;
    - подсчет количества импульсов, поступивших на входы телесигнализации ТС1 и ТС2.

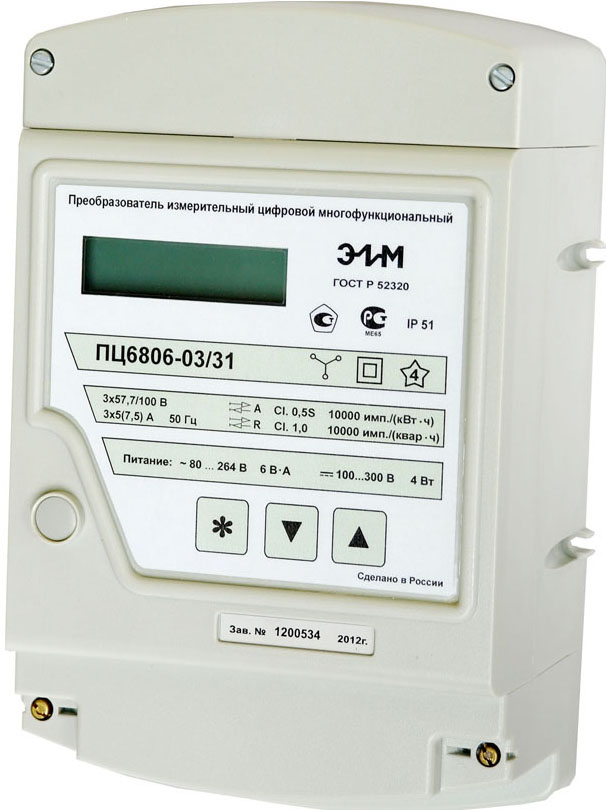

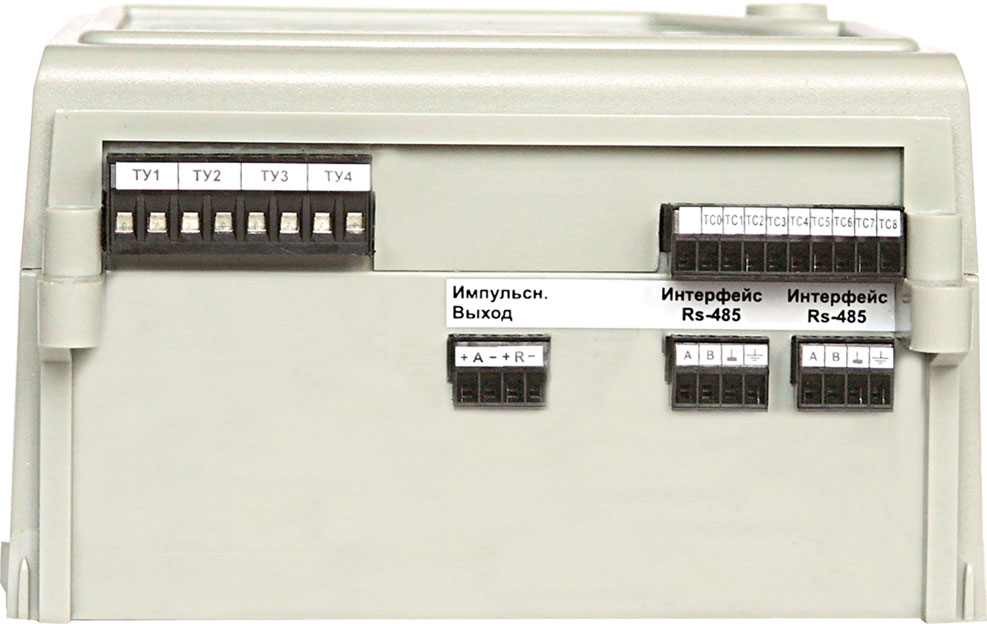

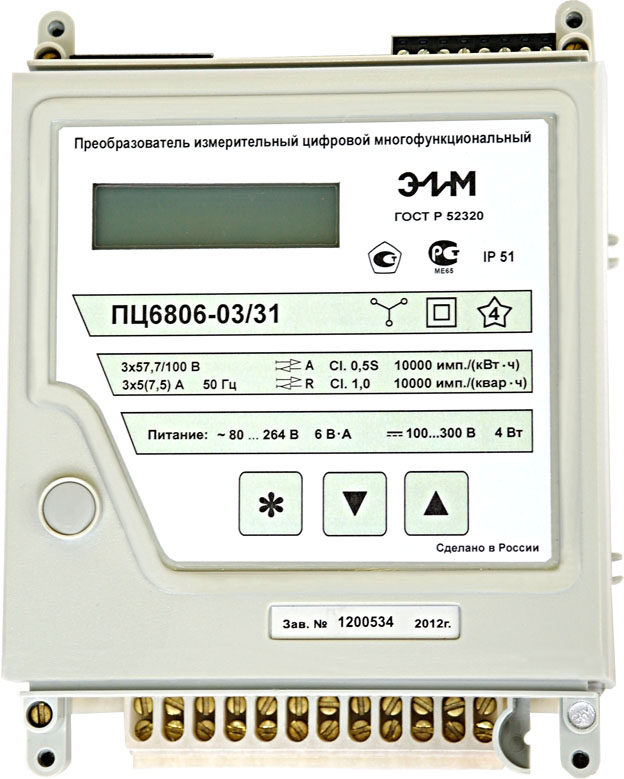

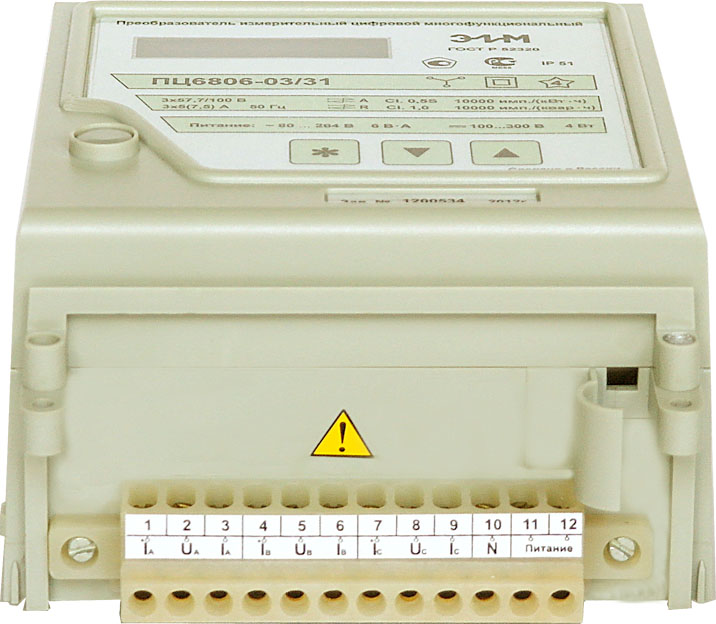

  Конструктивно ПЦ выполнен в прямоугольном корпусе из поликарбоната с передним подключением монтажных проводов, предназначенном для навесного монтажа на щитах и панелях. С нижней стороны корпуса находится контактная колодка для подключения цепей тока, напряжения и питания. На верхней части корпуса находятся съемные винтовые зажимы цепей телеуправления, телесигнализации, интерфейсов RS-485 и импульсных выходов.
  Цепи тока, напряжения, телеуправления, телесигнализации, цепи интерфейсов RS-485 и цепь питания ПЦ гальванически развязаны между собой и корпусом.
  Результаты измерений и другие требуемые данные выводятся на цифровой индикатор и передаются по линии связи в стандарте интерфейса RS-485.


Технические характеристики

Схемы подключения: звезда, треугольник
Вид питания: от цепи питания ~80..264 В; =100..300 В
от цепи питания и/или измерительной цепи
Класс точности
      при измерении активной энергии
      при измерении реактивной энергии

0,2 S или 0,5S
0,5 или 1
Параметры интерфейсов RS-485:
      - количество
      - скорость обмена

2
1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с
Поддерживаемые протоколы обмена данными
ГОСТ Р МЭК-870-5-1-95 (формат FT3)
Modbus RTU
Параметры дискретных входов телесигнализации (ТС):
       - количество каналов
       - тип сигнала

8
"сухой контакт" (внутренний источник напряжения =24 В, 7,5 мА на каждый вход)
Параметры дискретных выходов телеуправления (ТУ):
       - количество каналов
       - ток
       - напряжение

4
0...120 мА
~ 0...264 В; = 0...380 В
Рабочий диапазон температур от - 30 до +55 °С
Интервал между поверками 10 лет
Средняя наработка до отказа не менее 100000 ч
Средний срок службы не менее 30 лет
Гарантийный срок эксплуатации 36 мес
Габаритные размеры не более 92х157х240 мм
Масса не более 1,2 кг

   Для питания электpонной части системы используется специально разработанный импульсный источник питания, котоpый имеет шиpокий диапазон pабочего напpяжения и рабочих температур. Он обеспечивает надежный запуск ПЦ, безотказную его работу и высокую помехоустойчивость, а также позволяет использовать пpеобpазователь одного типа в цепях pазного напpяжения.


ПЦ6806-03 выпускаются в следующих исполнениях:

Обозначение Номинальные значения входных сигналов

Мощность

Постоянная ПЦ, имп./(кВт•ч), (имп./(квар•ч) Схема подключения
Ток,
А
Напряжение,
В
Актив-
ная, Вт
Реактив-
ная, вар
ПЦ6806-03/1Х

3x1

3x57,7 3x57,7 3x57,7 40000 Четырёхпроводная линия (звезда)
ПЦ6806-03/2Х 2x1 2x100 2x100 2x100 40000 Трёхпроводная линия
ПЦ6806-03/3Х 3x5 3x57,7 3x288,5 3x288,5 10000 Четырёхпроводная линия (звезда)
ПЦ6806-03/4Х 2x5 2x100 2x500 2x500 10000 Трёхпроводная линия
ПЦ6806-03/5Х 3x5 3x220 3x1100 3x1100 10000 Четырёхпроводная линия (звезда)
Примечание – Максимальное значение тока равно 1,5 номинального, максимальное значение напряжения равно 1,2 номинального.

Структура условного обозначения

       Пример записи при заказе и в документации другой продукции:
  • ПЦ6806-03 в варианте треxпроводного подключения с номинальным значением тока 5 А и номинальным значением напряжения 100 В, с питанием от отдельного источника, класса точности 0,5S: "Преобразователь измерительный цифровой многофункциональный ПЦ6806-03/41, класс точности 0,5S, ТУ 4228-016-25744948-2011".
  • ПЦ6806-03 в варианте четыреxпроводного подключения c номинальным значением тока 5 А и номинальным значением напряжения 57,7 В, с универсальным питанием, класса точности 0,2S: "Преобразователь измерительный цифровой многофункциональный ПЦ6806-03/32, класс точности 0,2S, ТУ 4228-016-25744948-2011".
