Преобразователь измерительный температуры МС1218А

Руководство по эксплуатации МС1218А
Документ о сертификации

   Преобразователь измерительный МС1218А предназначен для линейного преобразования значения температуры в унифицированный выходной сигнал постоянного тока от 0 до 5 мА.
   МС1218А применяется для технического оснащения электрических систем и установок, для комплексной автоматизации объектов электроэнергетики.
   Конструктивное исполнение МС1218А обеспечивает навесное крепление к щитам и панелям с передним подключением монтажных проводов.

Преобразователь измерительный температуры МС1218А

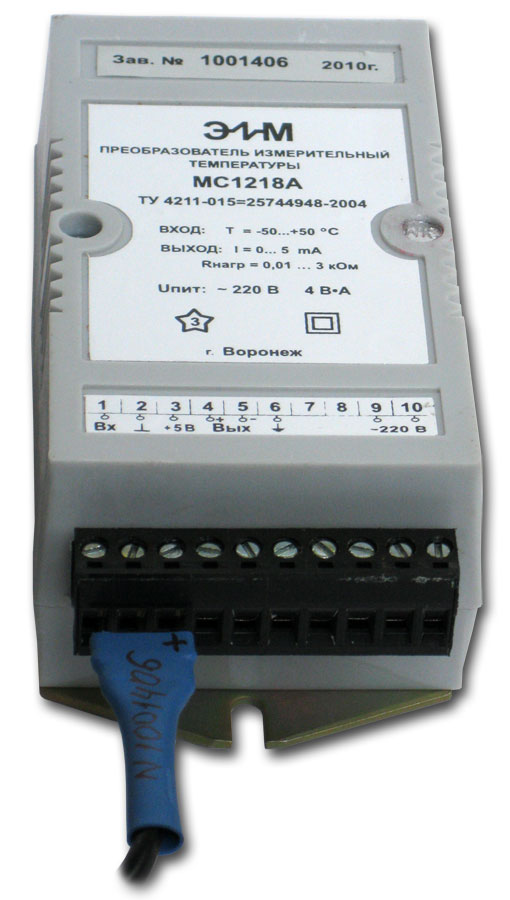

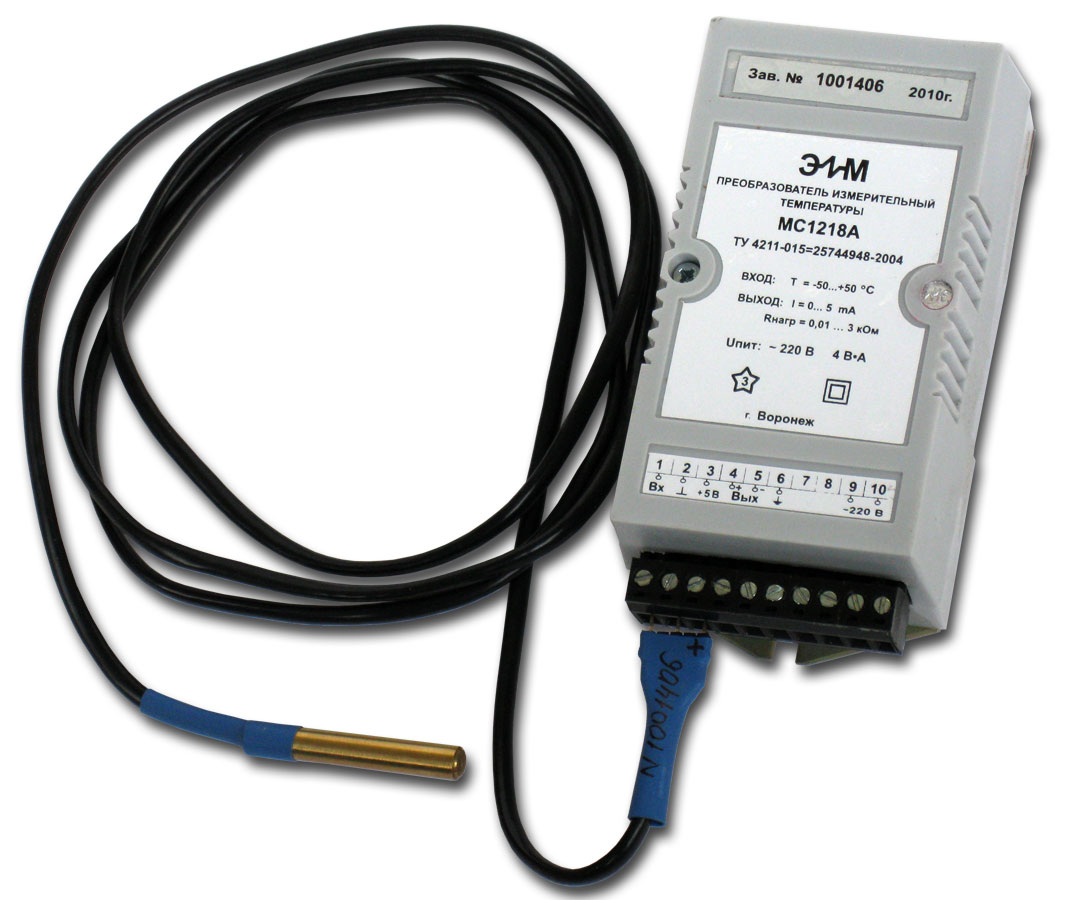

Преобразователь измерительный температуры МС1218А Преобразователь измерительный температуры МС1218А

Технические характеристики

Погрешность измерения температуры:
      - в диапазоне от -50 до -10 °С
      - в диапазоне от -10 до +50 °С

±2 °С
±0,5 °С
Сопротивление нагрузки, кОм от 0,01 до 3
Максимально допустимая суммарная длина кабеля для присоединения всех датчиков температуры, м
100
Потребляемая мощность от цепи питания, В·А, не более 4
Время установления рабочего режима, мин, не более 30
Среднеквадратическое значение напряжения гальванической развязки между закороченными входными, выходными цепями и закороченной цепью питания, кВ

1,5
Среднеквадратическое значение напряжения гальванической развязки между закороченными входными, выходными цепями, цепями питания и корпусом, кВ

3
Электрическое сопротивление изоляции, МОм, не менее
      - при нормальных условиях
      - при температуре окружающего воздуха 50 °С и относительной влажности от 30 до 80%
      - при нормальной температуре и относительной влажности 95%

20

5
2
Степень защиты IP40 по ГОСТ 14254-96
Cреднее время восстановления не более 1 ч
Cредняя наработка на отказ не менее 20000 ч
Cредний срок службы 15 лет
Гарантийный срок эксплуатации 18 мес
Масса, кг, не более 0,4
Габаритные размеры корпуса, мм, не более 125 x 60 x 42

МС1218А выдерживают без повреждений длительный разрыв цепи нагрузки. Значение выходного напряжения при разрыве цепи нагрузки не более 36 В.
