Блок реле повторителей МС1215

Руководство по эксплуатации МС1215 (БРП)
Документ о сертификации

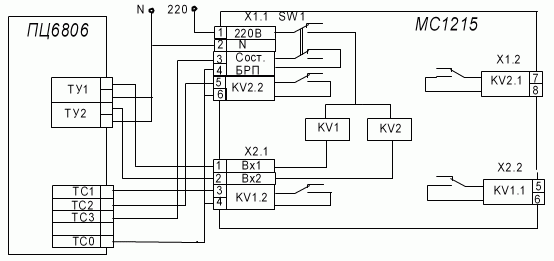

Блок-схема и пример подключения МС1215 к ПЦ6806
Пример подключения 4-х МС1215 к МС1201-2

   Блок реле предназначен для развязки силовых электрических цепей. МС1215 обеспечивает визуальный и дистанционный контроль прохождения сигналов управления и ручную блокировку срабатывания реле.
   Блок реле повторителей МС1215 доступен в двух исполнениях:
- МС1215-1, управляемый переменным током (бывш. МС1215);
- МС1215-2, управляемый постоянным током.
   Конструктивное исполнение МС обеспечивает навесное крепление к щитам, панелям или на DIN-рейку с передним подключением монтажных проводов. Вариант крепления уточняется при заказе.

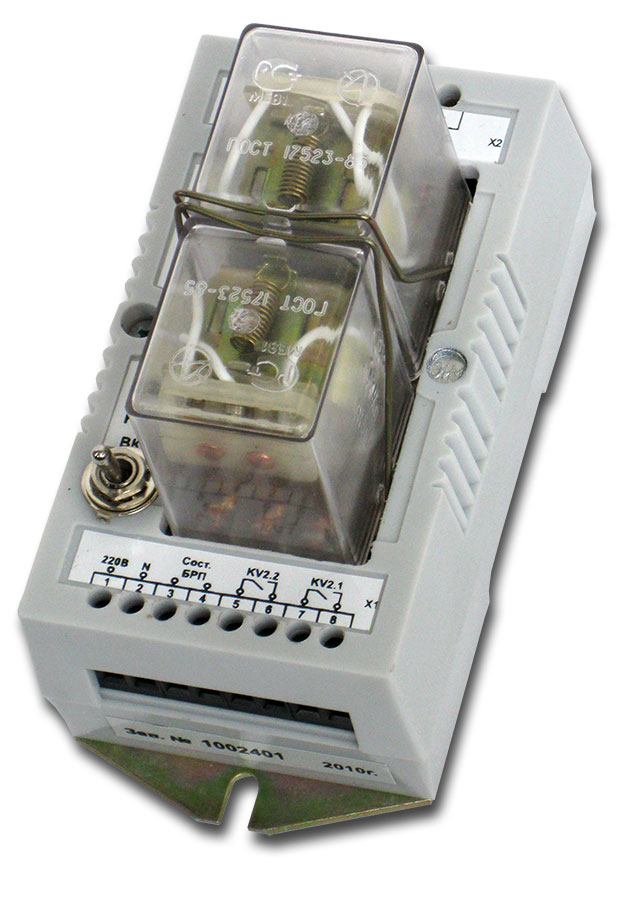

Блок реле повторителей МС1215

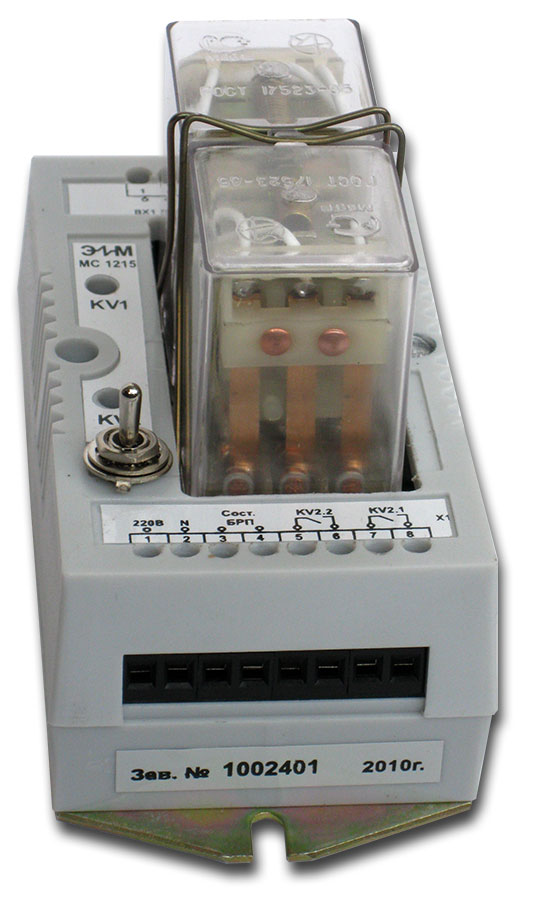

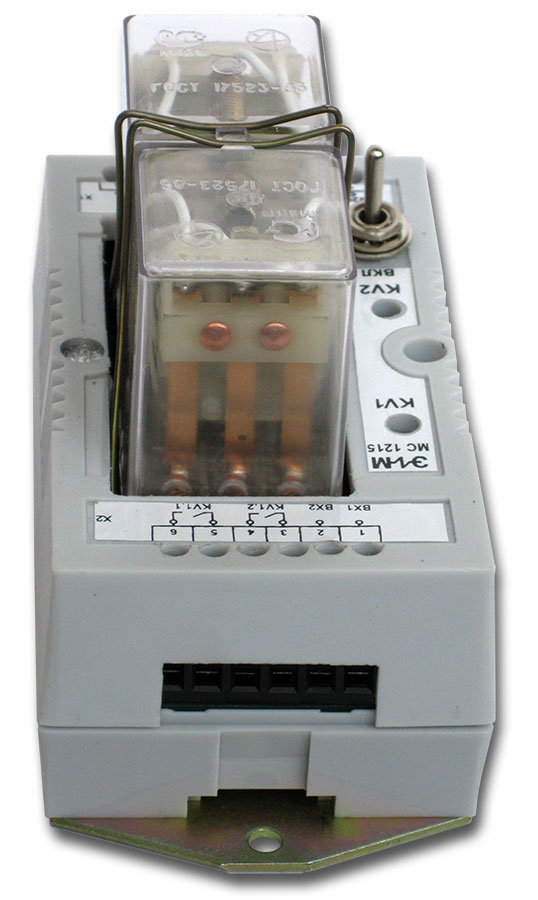

Блок реле повторителей МС1215 Блок реле повторителей МС1215




Технические характеристики

Номинальное управляющее напряжение МС1215-1, В, при частоте 50 Гц ~220 В
Номинальное управляющее напряжение МС1215-2, В =220 В
Потребляемая мощность по управляющему входу МС1215-1, ВА, не более 3
Потребляемая мощность по управляющему входу МС1215-2, Вт, не более 1.5
Диапазон коммутируемых напряжений, В ~ 6 – 380
= 6 – 220
Максимальный коммутируемый ток, А 5
Среднеквадратическое значение напряжения гальванической развязки между входными и выходными цепями
1,5 кВ
Электрическое сопротивление изоляции, МОм, не менее:
   - при температуре (20±5) °С и относительной влажности
     от 30 до 80%
   - при температуре 50°С
   - при относительной влажности 90%


20
5
2
Время непрерывной работы, ч Не ограничено
Степень защиты оболочки БР по ГОСТ 14254-96 IP30
Масса, кг, не более 0.15
Габаритные размеры корпуса БР, мм, не более 122x60x80
Средний срок службы, лет, не менее 12
Гарантийный срок эксплуатации, мес 24

Условия эксплуатации

Температура окружающего воздуха от -40 до +55°С
Относительная влажность до 90% при температуре 30°С без конденсации влаги
Атмосферное давление от 84,0 до 106,7 кПа
