Модуль аналогового ввода МС1210

Руководство по эксплуатации МС1210
Описание протокола обмена данными ГОСТ Р МЭК-870-5-1-95 (FT3) МС1210
Описание протокола обмена данными Modbus RTU МС1210
Документ о сертификации

   МС1210 предназначен для преобразования постоянного напряжения, тока, сигнала термопары в цифровой код. Модуль выполняет линеаризацию сигнала от термопары.

   МС1210 имеет 4 аналоговых входа:
Вход 1: ±20 мВ, ±80 мВ, ±320 мВ, ±640 мВ, ±1,28 В, ±2,56 В.
Вход 2: ±5,12 В, ±10,24 В.
Вход 3: ±20,48 мА.
Вход 4 – термопара J, K, L, T, E, R, S, B.

   Конструктивное исполнение МС обеспечивает навесное крепление к щитам, панелям или на DIN-рейку с передним подключением монтажных проводов. Вариант крепления уточняется при заказе.

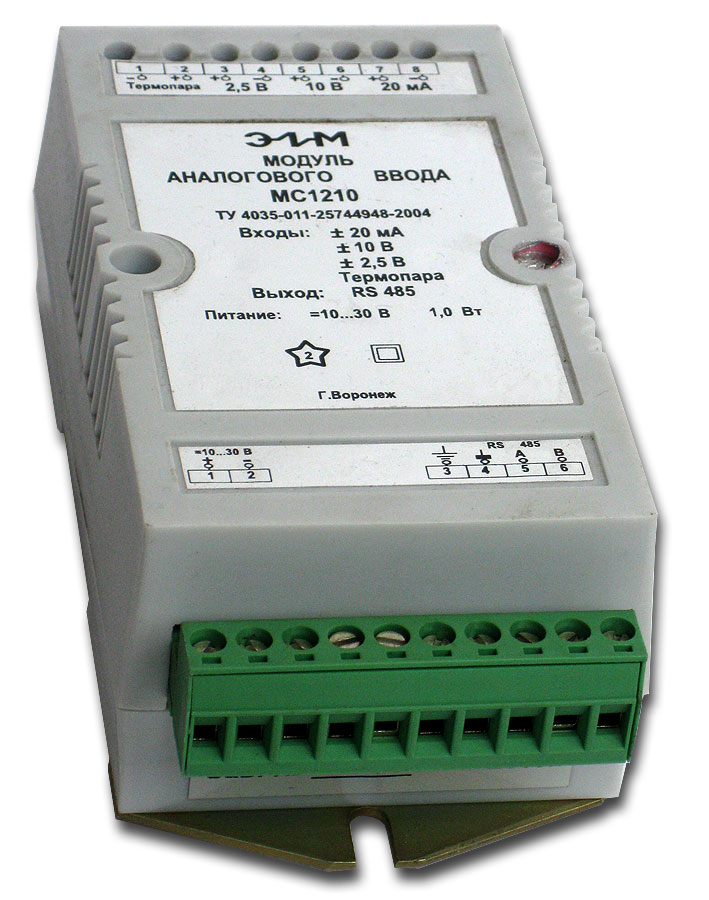

Модуль аналогового ввода МС1210

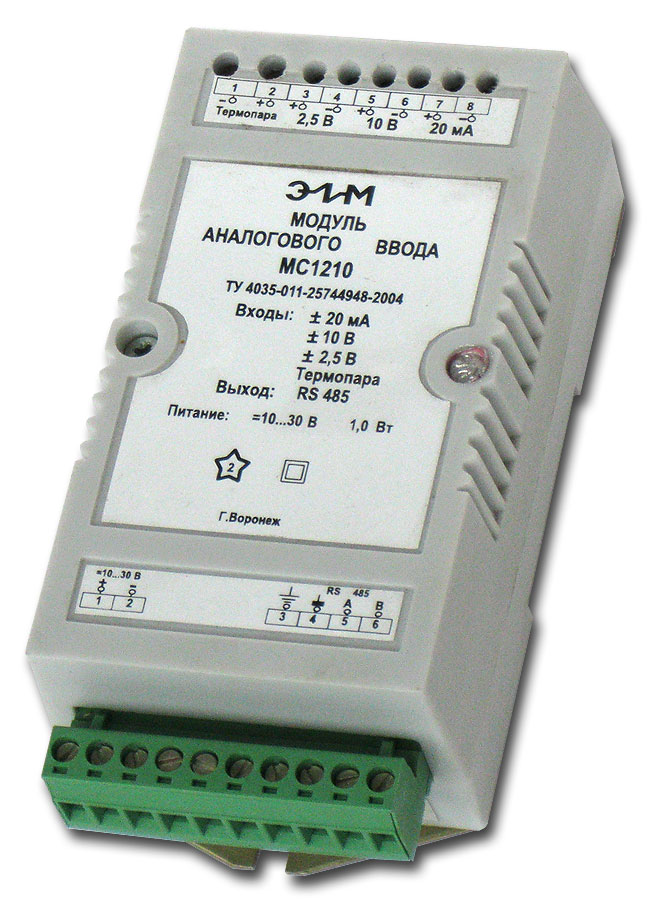

Модуль аналогового ввода МС1210 Модуль аналогового ввода МС1210




Технические характеристики



Напряжение питания от 10 до 30 В постоянного тока
Потребляемая мощность, Вт, не более 1,2
Полоса пропускания, Гц 1,28
Основная приведенная погрешность преобразования не более 0,1%
Подавление частоты 50±1 Гц не менее 90 дБ
Скорости обмена, бит/с 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
Электрическое сопротивление изоляции, МОм, не менее: 20
Среднеквадратическое значение напряжения гальванической развязки между входными и выходными цепями, а также между цепями питания и остальными цепями

2 кВ
Средняя наработка на отказ, ч, не менее 50 000
Гарантийный срок эксплуатации, мес 24
Масса, кг, не более 0,2
Габаритные размеры корпуса, мм, не более 125 x 60 x 42
