Модуль ввода дискретного сигнала МС1202И

Руководство по эксплуатации МС1202И
Описание протокола обмена данными ГОСТ Р МЭК-870-5-1-95 (FT3) МС1202И
Описание протокола обмена данными Modbus RTU МС1202И
Документ о сертификации

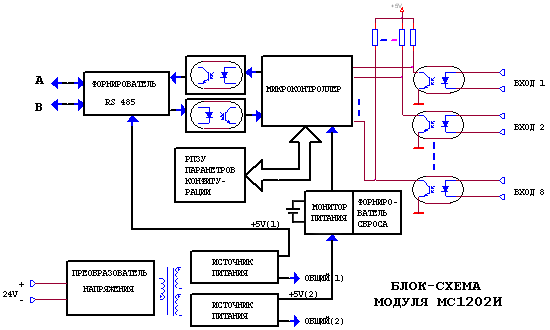

Структурная схема МС1202И


    Модуль дискретного ввода МС1202И предназначен для организации взаимодействия контроллера верхнего уровня с оконечным оборудованием.
    Имеет 8 дискретных оптоизолированных входов.
    Поддерживает как прямое чтение, так и чтение с фильтрацией дребезга контактов.
    Конструктивное исполнение МС обеспечивает навесное крепление к щитам, панелям или на DIN-рейку с передним подключением монтажных проводов. Вариант крепления уточняется при заказе.

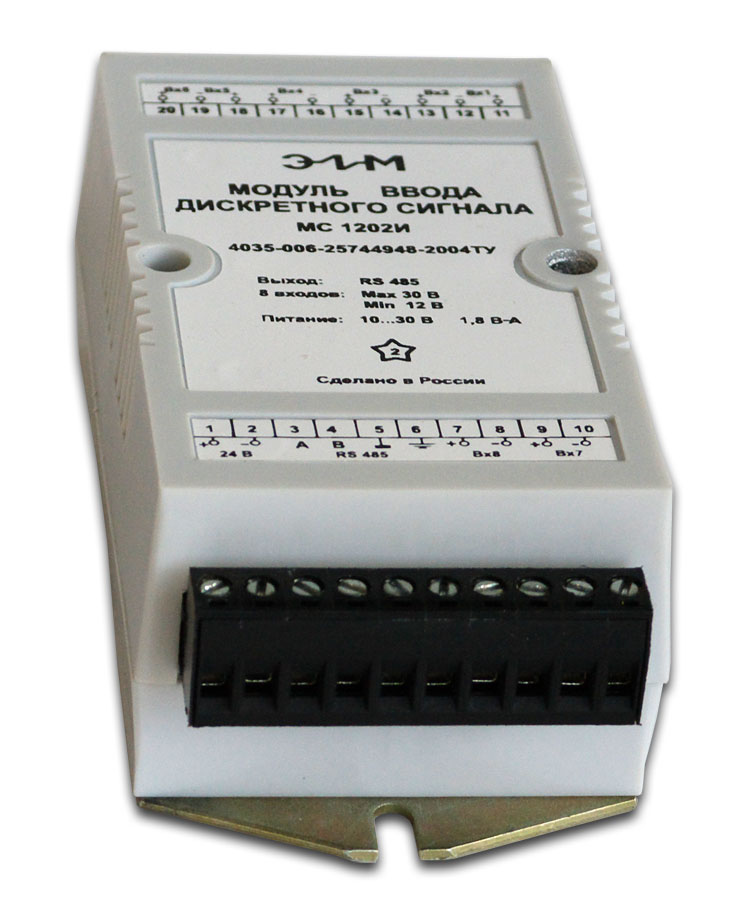

Модуль ввода дискретного сигнала МС1202И
Модуль ввода дискретного сигнала МС1202И Модуль ввода дискретного сигнала МС1202И



Технические характеристики

Допустимые уровни входных сигналов 12...30 В
Погрешность при анализе времени дребезга контактов, не более 0,5 мс
Канал обмена данными RS-485
Протоколы передачи данных МЭК-870-5-1-95 формат FT3;
ModBus RTU
Скорость обмена данными, бит/с 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
Напряжение питания от 10 до 30 В постоянного тока
Потребляемая мощность, Вт, не более 1,0
Рабочий диапазон температур от -40 до +50 °С
Влажность не конденсирующая 0 - 95%
Электрическое сопротивление изоляции, МОм, не менее: 20
Среднеквадратическое значение напряжения гальванической развязки между входными и выходными цепями, а также между цепями питания и остальными цепями

2 кВ
Средняя наработка на отказ, ч, не менее 50 000
Средний срок службы, лет, не менее 15
Средний срок службы батарейки, лет 10
Гарантийный срок эксплуатации, мес 24
Масса, кг, не более 0,3
Габаритные размеры корпуса, мм, не более 125 x 60 x 42
