Модуль вывода дискретного сигнала МС1201

Руководство по эксплуатации МС1201
Описание протокола обмена данными ГОСТ Р МЭК-870-5-1-95 (FT3) МС1201
Описание протокола обмена данными Modbus RTU МС1201
Документ о сертификации

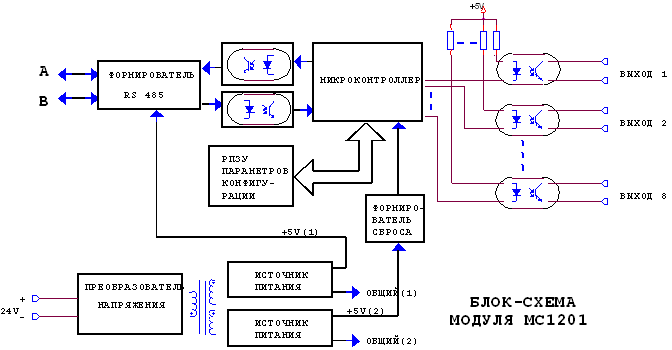

Структурная схема МС1201

    Модуль дискретного вывода МС1201 предназначен для организации взаимодействия контроллера верхнего уровня с оконечным оборудованием.
    Имеет 8 дискретных оптоизолированных выходов, 4 из них попарно имеют общий вывод.
    По команде контроллера верхнего уровня может выполнять логические операции (И, ИЛИ, искл. ИЛИ, НЕ) над выходными дискретными сигналами. Время удержания каждого выхода задается программно.
    Конструктивное исполнение МС обеспечивает навесное крепление к щитам, панелям или на DIN-рейку с передним подключением монтажных проводов. Вариант крепления уточняется при заказе.

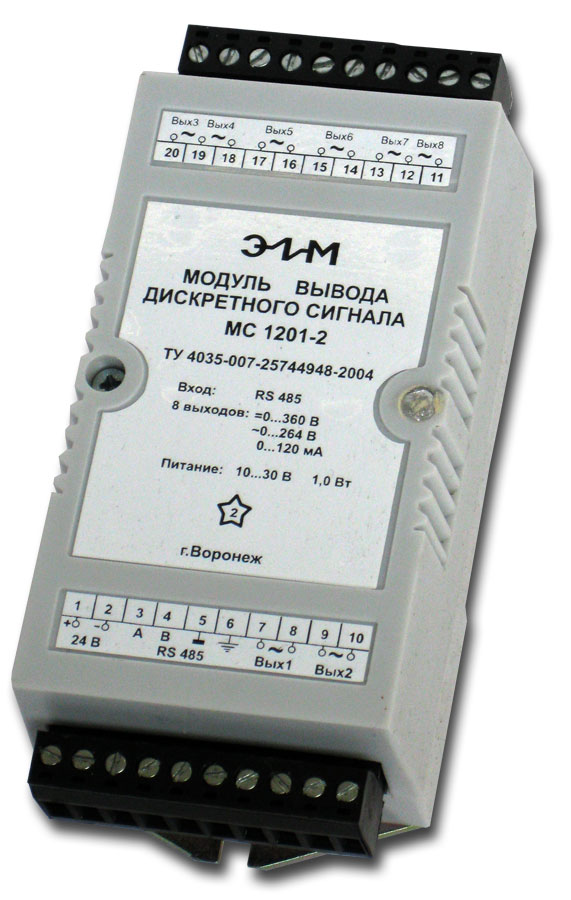

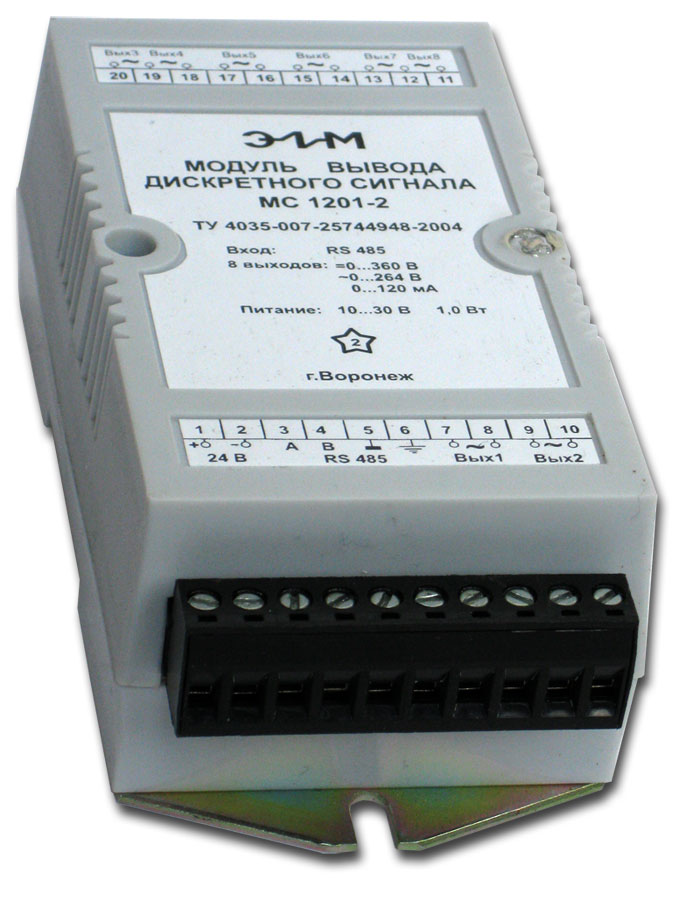

Модуль вывода дискретного сигнала МС1201
Модуль вывода дискретного сигнала МС1201 Модуль вывода дискретного сигнала МС1201


Технические характеристики

Напряжение питания от 10 до 30 В постоянного тока
Потребляемая мощность, Вт, не более 1,0
Рабочий диапазон температур от -30 до +50 °С
Влажность не конденсирующая 0 - 95%
Скорости обмена, бит/с 1200, 2400, 4800, 9600, 19200
Электрическое сопротивление изоляции, МОм, не менее: 20
Среднеквадратическое значение напряжения гальванической развязки между входными и выходными цепями, а также между цепями питания и остальными цепями

2 кВ
Средняя наработка на отказ, ч, не менее 20 000
Средний срок службы, лет, не менее 15
Гарантийный срок эксплуатации, мес 18
Масса, кг, не более 0,3
Габаритные размеры корпуса, мм, не более 125 x 60 x 42

МС1201 выпускаются в следующих исполнениях:

Исполнение Допустимые уровни выходных сигналов
Напряжение Ток
МС1201-1 = 0...70 В 0...40 мА
МС1201-2 = 0...360 В,
~ 0...264 В
0...120 мА

МС1201-2 способен непосредственно управлять Блоком реле повторителей МС1215 или другим подобным.
